北京瑞豐碧源是聯塑管道北京一級總代理，今日介紹其代理銷售的聯塑PE燃氣管規格型號詳解。

　　PE燃氣管廣泛應用于天然氣、液化石油氣(等燃氣輸送系統，其規格型號主要依據外徑(DN)、壁厚(SDR)、材料等級(PE80/PE100)以及壓力等級(PN)來劃分。以下是詳細的規格型號說明：

　　1. 公稱外徑(DN)

　　PE燃氣管的常見外徑(單位：mm)包括：

　　| 小口徑 | 中口徑 | 大口徑 |

　　| DN20 | DN63 | DN200 |

　　| DN25 | DN75 | DN250 |

　　| DN32 | DN90 | DN315 |

　　| DN40 | DN110 | DN400 |

　　| DN50 | DN160 | DN500 |

　　DN表示公稱直徑，實際外徑可能略有差異(如DN110的PE管外徑為110mm)。

　　小口徑(DN20-DN63)常用于入戶支管，中大口徑(DN110-DN500)用于主干管網。

　　2. 壁厚與SDR值

　　PE燃氣管的壁厚由SDR決定，SDR越小，壁厚越大，承壓能力越強。

　　常見SDR系列及對應壓力等級(以PE100為例)

　　| SDR | 公稱壓力(PN) | 適用場景 |

　　| SDR11 | 1.6 MPa | 高壓主干管 |

　　| SDR13.6 | 1.25 MPa | 次高壓管 |

　　| SDR17 | 1.0 MPa | 中壓管網 |

　　| SDR21 | 0.8 MPa | 低壓支管 |

　　| SDR26 | 0.6 MPa | 低壓入戶 |

　　3. 材料等級(PE80和PE100)

　　| 特性 | PE80 | PE100 |

　　| 密度 | 中高 | 高 |

　　| 耐壓能力 | 較低 | 更高 |

　　| 適用壓力 | ≤1.0MPa | ≤1.6MPa |

　　| 經濟性 | 較便宜 | 性價比高 |

　　現代燃氣工程普遍采用PE100，因其強度更高，可減少壁厚，降低成本。

　　4. 顏色標識

　　- 黃色：國家標準(GB/T 15558.1-2015)規定燃氣專用PE管必須為黃色。

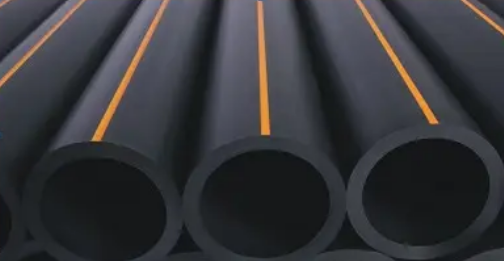

　　- 黑色帶黃條：部分廠家生產混色管，但必須符合燃氣標準。

　　- 其他顏色(如藍色)：通常為給水管，不可用于燃氣!

　　5. 選型指南

　　(1)根據壓力選擇SDR

　　| 燃氣壓力等級 | 推薦SDR(PE100) |

　　| 高壓(1.6MPa) | SDR11 |

　　| 中壓(1.0MPa) | SDR17 |

　　| 低壓(0.6MPa) | SDR26 |

　　(2)根據流量選擇管徑

　　| 流量需求(m3/h) | 推薦管徑(DN) |

　　| 家庭入戶(<10m3/h) | DN20-DN32 |

　　| 小區支管(10-50m3/h) | DN40-DN63 |

　　| 市政主干管(>100m3/h) | DN110-DN315 |

　　(3)埋地管道需考慮

　　- 環剛度(SN)：一般SN8或SN10，確保抗土壓能力。

　　- 耐腐蝕性：PE管天然抗腐蝕，無需額外防護。

　　6. 常見型號示例

　　| 型號 | 外徑(mm) | 壁厚(mm) | SDR | 壓力(MPa) | 材料 |

　　| PE100 DN110×10 | 110 | 10 | SDR11 | 1.6 | PE100 |

　　| PE100 DN160×9.5 | 160 | 9.5 | SDR17 | 1.0 | PE100 |

　　| PE80 DN63×5.8 | 63 | 5.8 | SDR11 | 1.0 | PE80 |

　　黃色管為燃氣專用，黑色或其他顏色需謹慎確認。 PE100比PE80更常用，性價比更高。如需具體工程選型和報價，咨詢我們。
