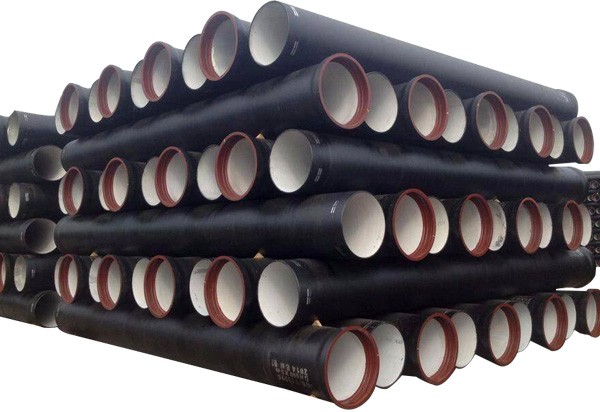

北京瑞豐碧源是一家從事管道管材代理銷售的企業，今日介紹其銷售的新興k9球墨鑄鐵管壁厚與規格表。

　　北京瑞豐碧源介紹K9級球墨鑄鐵管是常用的壓力等級之一，其壁厚是根據公稱直徑(DN)和特定的K系數(這里是K9)計算確定的。標準遵循ISO 2531 或 GB/T 13295(中國國家標準)。

　　核心計算公式：

　　公稱壁厚 (e) = K × (0.5 + 0.001 × DN)

　　其中：

　　K： 壁厚等級系數 (這里是 9)

　　DN： 公稱直徑 (單位：毫米 mm)

　　K9級壁厚與規格對照表 (常用范圍)：

　　K9級球墨鑄鐵管的公稱直徑DN80-2000。

　　重要說明：

　　1. K系數 (K)： 這是球墨鑄鐵管的關鍵參數，直接決定了壁厚和承壓能力。K9是常用的標準壓力等級。

　　K7: 壁厚較薄，承壓較低，常用于低壓或非重要場合。

　　K9: 標準壓力等級，應用廣泛。

　　K10, K12, K14: 壁厚更厚，承壓能力更高，用于高壓、地質條件差或重要管線。

　　2. 公稱直徑 (DN)： 表示管道通徑的標準化尺寸，不是實際內徑或外徑。

　　3. 公稱外徑 (De)： 球墨鑄鐵管采用固定外徑系列。不同DN對應不同的De。這是連接密封的基礎。

　　4. 公稱壓力 (PN)： K9級對應的允許工作壓力不是恒定的。它隨管徑增大而略有降低(因為大管徑的剛度、制造等因素)。通常：

　　DN ≤ 300 mm: PN ≈ 3.2 MPa (32 bar)

　　DN 350 - 600 mm: PN ≈ 2.5 MPa (25 bar)

　　DN 700 - 1000 mm: PN ≈ 2.0 MPa (20 bar)

　　DN ≥ 1100 mm: PN ≈ 1.6 MPa (16 bar) 或更低 (如表中標注的PN10)

　　5. 壁厚公差： 實際壁厚允許在公稱壁厚上下有一定范圍的正負公差，標準中有明確規定。

　　要確定K9級球墨鑄鐵管的壁厚，首先知道其公稱直徑(DN)，然后使用公式 e = 9 × (0.5 + 0.001 × DN) mm 計算。同時要理解K9代表的是一個基礎的壁厚等級和承壓能力范圍，具體工程應用中的允許工作壓力需要結合管徑、管材等級、標準和工況進行詳細計算。

　　在采購或設計時，務必注明標準公稱直徑(DN)、壓力等級(K9)、管材等級、接口型式以及長度通常是6m或8m，咨詢我們?yōu)槟鷪髢r。
