北京瑞豐碧源是一家從事管道管材代理銷售的企業,好的,這是一個非常專業的工程問題。排水三通井和直通井是排水系統中兩種常見的檢查井,它們的核心區別在于管道接入方向和功能。

下面我將從多個維度為您詳細解釋它們的區別。
1. 直通井 外觀與結構:通常是一個簡單的圓柱形或方形井室。井底澆筑有流槽,這個流槽是半圓形的,與上下游管道的內徑和坡度完全一致,保證水流可以非常順暢地、無障礙地通過,大限度地減少水頭損失和淤積。
作用:
檢查維護:提供人員或設備進入管道的通道,用于日常檢查、電視探測(CCTV)、通風和清理堵塞。
直線連接:單純地連接兩段在同一直線上的管道。
適用場景:
排水主干管或次干管的直線段。
每隔一定距離(通常2050米)就必須設置一個檢查井,這些中間段的井多為直通井。

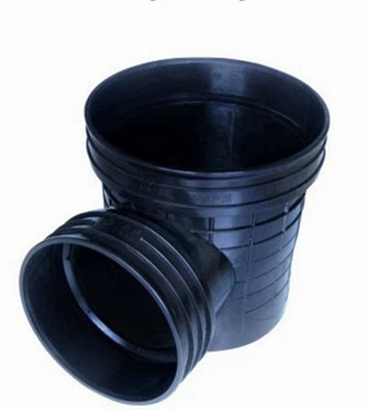

2. 三通井 (Branch Manhole / Tee Manhole)
外觀與結構:井室形狀與直通井類似,但其關鍵特征在于井壁上有第三個管道接口。井底的流槽不再是直的,而是根據支管接入的角度形成了彎道。
作用:
分流與匯流:這是主要的功能。將一條管道的水流分到另一條管道去,或者將支管的水流收集到主管道中。
改變流向:使水流方向發生改變(例如90°轉向)。
兼具檢查井功能:同樣具備檢查、清通等所有檢查井的基礎功能。
適用場景:
兩條排水管道交匯的地方。
小區支管接入市政主管道的位置。
管道需要轉彎的地方(用三通井代替彎頭,便于維護)。
需要設置跌水(落差)的地方(稱為跌水井,是三通井的一種特殊形式)。
如何快速區分?
在實際工程或圖紙上,您可以通過以下方法快速區分:
1. 看井蓋位置:直通井的井蓋通常就在管道的正上方。三通井的井蓋為了避開側向的支管,其位置可能會稍微偏離主管道中心線。
2. 看管道連接:一目了然,數一下有幾根管子連接在井上。直通井只有一進一出兩根(在一條線上)。三通井至少有三根管子(一進、一出、一支)。
3. 看圖紙符號:在排水管線平面圖上,直通井通常用一個簡單的圓圈“○”表示,而三通井或轉彎井可能會用“?”或“?”等符號表示,并在圖紙上標注支管接入的角度。
總結
簡單來說:
直通井是管道的“直行通道”,保證水流暢通無阻,主要用于直線段的檢查和維護。
三通井是管道網絡的“交通樞紐”,負責分配、匯集和改變水流方向,用于管道交匯、轉彎或分支處。
選擇使用哪種井,完全取決于排水管道的平面布局和功能需求。它們是排水系統中不可或缺的構筑物,共同保證了整個管網系統的正常運行和維護便利。
