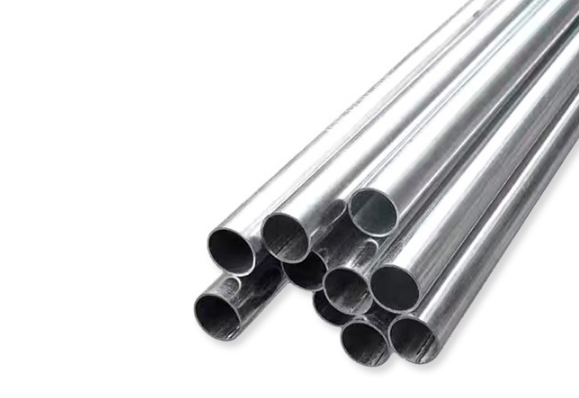

北京瑞豐碧源是聯塑管道北京一級總代理,今日為大家介紹其銷售的聯塑JDG管外徑與公稱直徑的對照信息。JDG管(套接緊定式鍍鋅鋼導管)是電氣線路保護中常用的一種金屬導管。它的一個特點是其公稱直徑DN通常與外徑數值相同或非常接近,這點與一些其他管道系統(如水管)的標稱方式不同。

下面是一個清晰的JDG管規格對照表,方便您快速查閱。
JDG管規格對照表
規格 (Φ, 單位: mm) 公稱直徑 (DN, 單位: mm) 外徑 (單位: mm) 外徑允許偏差 (單位: mm) 壁厚 (單位: mm) 壁厚允許偏差 (單位: mm)
16 16 16 0 ~ -0.30 1.5 ±0.15
20 20 20 0 ~ -0.30 1.6 ±0.15
25 25 25 0 ~ -0.30 1.6 ±0.15
32 32 32 0 ~ -0.40 1.6 ±0.15
40 40 40 0 ~ -0.40 1.6 ±0.15
50 50 50 0 ~ -0.40 1.6 ±0.15
了解規格后,選擇合適的JDG管還需注意以下幾點:
1. 連接方式:JDG管采用螺釘緊定技術進行連接。
2. 彎曲半徑:敷設時,JDG管的彎曲半徑不宜小于管外徑的6倍;如果埋入混凝土中,則不應小于管外徑的10倍。
3. 固定點間距:管路明敷時,固定點間距有要求。例如,Φ16的薄壁導管固定間距為1米,而Φ40的則為2米。
4. 進入盒、箱:管路進入配電箱或接線盒時,應使用專用接頭固定,以保證牢固和順直。
總結與建議
JDG管以其安裝便捷(無需焊接和套絲)和鍍鋅層防腐的特點,在現代建筑電氣安裝中應用廣泛。
選擇JDG管時,首要依據所需穿線的數量和截面來選定導管規格,并確保其壁厚等指標符合國家標準。若項目有特殊要求(如防爆場所、極端潮濕環境),需謹慎評估并遵循設計規范。希望以上信息能幫到您。
